Wärmerückgewinnung am Kompressor spart 94 % Energiekosten
Ein Druckluft-Kompressor mit Wärmerückgewinnung bringt zusätzliche Energieeinsparung. Das erwärmte Kühlwasser der Kompressoren liefert über einen zwischengeschalteten Plattenwärmetauscher die Energie für die gesamte Warmwasserversorgung des Werkes inklusive Duschen und anderer Verbraucher. Auf diese Weise können bis zu 94 % der hineingesteckten elektrischen Energie wieder zurückgewinnen und anderweitig sinnvoll einsetzen wie
- Integrierung in die bestehende Warmwasserversorgung
- Duschen, Bäder
- Wäschereien
- Kantinen und Großküchen
- Lebensmittelindustrie
- Chemische Industrie
- Pharmazeutische Industrie
- Galvanik
- Materialreinigung
- Bedarfsfälle, in denen Warmwasser benötigt wird und mit erhöhter Sicherheit vermieden werden soll, dass sich Wasser und Öl vermischen.

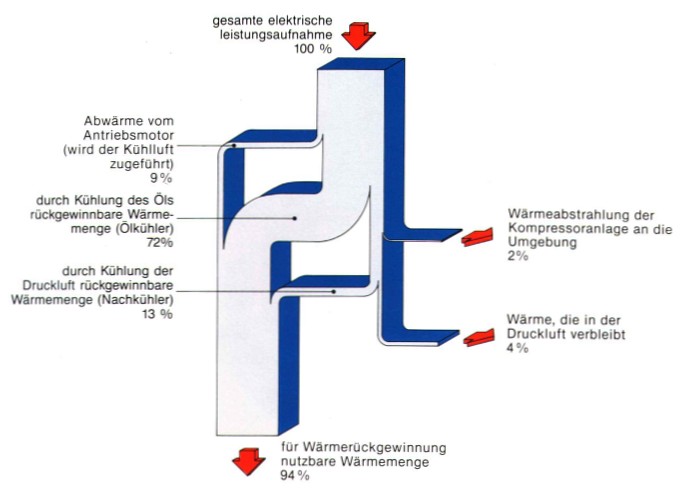

Die elektrische Energie (100%) die man dem Kompressor zuführt, wird fast vollständig in Wärme umgewandelt. Bei einem Schraubenkompressor werden ca. 94 % dieser Leistungsaufnahme über die Kühlung abgegeben. Ca. 4 % der Wärmeenergie verbleiben in der erzeugten Druckluft und ca. 2 % werden von der Kompressoranlage an die Umgebung abgestrahlt. Es liegt nahe, die Abwärmemengen auf Kühlmedien zu übertragen und diese dann zu den Einsatzstellen zu transportieren.
Bei einem gekapselten, luftgekühlten Schraubenkompressor mit einem exakt definiertem Kühlluftaustritt wird die gesamte Wärmemenge an die Kühlluft abgegeben (Warmluft-Erzeugung). Möchte man Warmwasser erzeugen, muss das Öl des Ölkühlers als Übertragungsmedium gewählt werden. So stehen lediglich 72 % der elektrischen Leistungsaufnahme zur Erzeugung von Warmwasser zur Verfügung.
Wird dagegen eine Kombination von Warmwasser und Warmluft gewählt stehen für Warmwasser 72%, für Warmluft 22 %, also 94% der gesamten elektrischen Leistung zur Verfügung.
Einsparungen durch Nutzung der Abwärme pro Jahr bei 2000 Betriebsstunden
|
Motorleistung |
Nutzbare Wärme2) |
Einsparung bei 2000 h1) |
|
kW |
kW |
Euro |
|
7,5 |
5,5 |
860 € |
|
11,0 |
7,9 |
1.200 € |
|
15,0 |
10,8 |
1.700 € |
|
18,5 |
14,8 |
2.100 € |
|
22,0 |
17,7 |
2.500 € |
|
30,0 |
24,0 |
4.200 € |
|
37,0 |
29,7 |
5.050 € |
|
45,0 |
36,1 |
6.300 € |
|
55,0 |
43,9 |
6.600 € |
|
75,0 |
60,0 |
8.600 € |
|
90,0 |
72,0 |
10.300 € |
|
110,0 |
88,0 |
12.500 € |
|
132,0 |
106,0 |
15.200 € |
|
160,0 |
128,0 |
18.500 € |
|
1) 1 Liter Heizöl entspricht ca. 10 KWh 2) Konfektions- und Anlageninterne Wärmeverluste sind hier nicht berücksichtigt |
||
